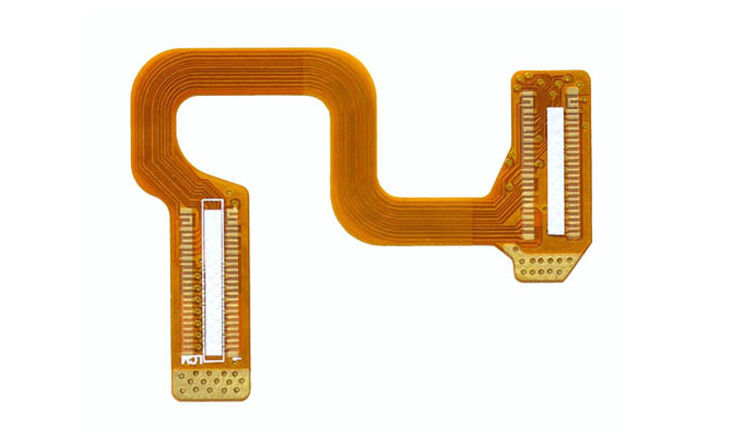

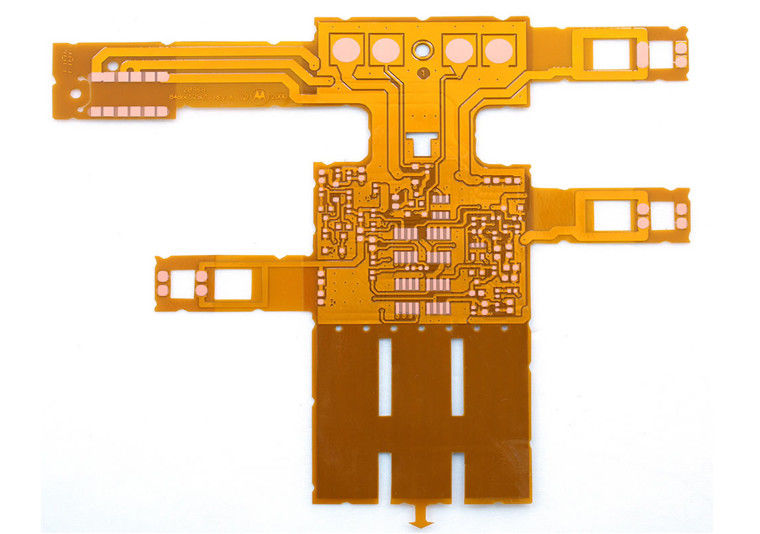

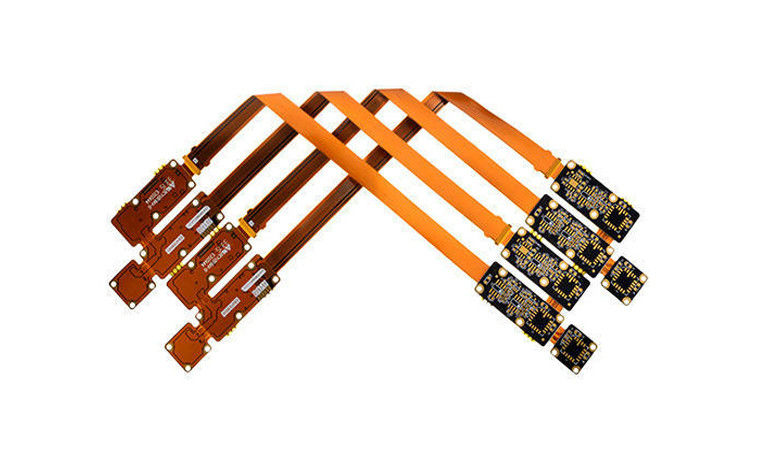

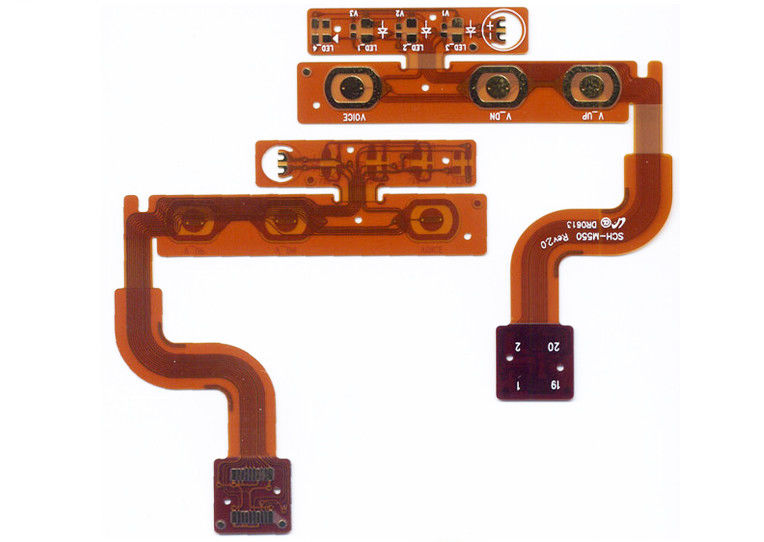

Polyimid Esnek Basılı Devre Tablosu 1-12 Katman 600mm X 1200mm
Gelişmiş üretim ekipmanlarımız, profesyonel teknolojimiz, profesyonel mühendis ekibimiz, satın alma ekibimiz,Kalite ekibi ve iyi eğitimli operatörler iyi ve istikrarlı kalite ile esnek PCB emin olmak için.
FPC Karakterleri:
1.FPC, poliyimid laminatlarının düzenli tasarımı nedeniyle daha iyi ısı dağılımını sağlar.
2.FPC'ler daha iyi elektrik performansı sunar, çünkü düşük izinlilikleri elektrik sinyalleri hızlı bir şekilde aktarılmasını sağlar ve gürültüyü azaltır.
3.FPC çok uzun bir yaşam süresi sunar, 500 milyon kez bükülebilir ve birçok şekle bükülebilir
4.FPC sert PCB'den daha büyük boyutta olabilir, genişliği 500mm olabilir ve uzunluklar isteğiniz gibi olabilir.
5FPC çok hafif ve çok fazla yer almaz.
FPC yetenekleri:
| Ürün |
Yetenek |
| Min.Tamamlanmış levha kalınlığı |
0.05mm |
| Maksimum Kurul Boyutu |
500mm*1200mm |
| Min Lazerle delinen delik boyutu |
0.025mm |
| Min Mekanik delinmiş delik boyutu |
0.1mm |
| Min. İz genişliği/aralık |
0.035mm/0.035mm |
| Min. Tek/Çift taraflı kartonun halka halkası |
0.075mm |
| Min. İç katmanlı çok katmanlı kartın halkalı halka |
0.1mm |
| Min.Çok katmanlı kartonların dış katman halkalı halkası |
0.1mm |
| Min Coverlay Köprüsü |
0.1mm |
| Min. Soldermask Açılış |
0.15mm |
| Min.Doldurma Açılışı |
0.35mm*0.35mm |
| Min Tek uçlu impedans toleransı |
%+/-7 |
| Min Farklı İmpedans Toleransı |
|
| En fazla katman sayısı |
12L |
| Malzeme Türü |
PI, Kaptan. |
| Malzeme markası |
Shengyi,Taiflex,Thinflex,ITEQ,Allstar,Panasonic,Dupont,Jiujiang |
| Sertleyici malzeme türü |
FR4, PI, PET, çelik, AI, yapışkan bant, nilon |
| Kaplama kalınlığı |
12.5um/25um/50um |
| Yüzey Dönüşümü |
ENIG,ENEPIG,OSP,Altın kaplama,Altın kaplama + ENIG,Altın kaplama + OSP,Imm Gümüş,Imm Kalaş,Kaka kaplama |
Sıkça sorulan sorular:
S1: PCB üretiminde hangi dosyaları kullanıyorsunuz?
A1: Gerber, PCB, çizimler.
S2: Kaliteyi nasıl garanti edersiniz?
A2: Ürünümüzün tümü %100 E-tested. PCB Montajı %100 AOI, ICT, FT ve Görsel kontrol ile, BGA için %100 X-ışını ile.
S3: Şirketinizi ziyaret edebilir miyiz?
A3: Elbette, Şirketimizi ziyaret etmeye hoş geldiniz, Suntek, Çin'in Hunan eyaleti Changsha'nın Xingsha Sanayi Parkı'nda yer almaktadır.
S4: Öndeleme süresi nedir?
A4: Örnek için 3-5 iş günü, dosyalara ve miktarlara göre parti üretimi için 7-10 iş günü, PCB montajı için 15-20 iş günü sürer.
S5: Bilgilerimizi ve dosyalarımızı gizli tutacak mısınız?
A5: Elbette, Müşterilerimizin tasarımlarını korumak için ticari sırları saklamak bizim temel prensibimiz.
Sizinle nasıl çalışabilirim?
A6: -E-posta ve bize PCB düzen dosyası, BOM listesi gönderin
- 12 saat içinde cevap onayını vereceğiz ve 3-5 gün içinde teklife cevap vereceğiz.
- Şirketinizin fiyat, sipariş ve ödeme şartlarını onaylamasını bekliyoruz.
- Sipariş vermeye devam edeceğiz.
