Suntek Group, PCB, PCB montajı, kablo montajı, Mix. Teknoloji montajı ve kutu yapımı için tek durak çözümü olan EMS alanında profesyonel bir tedarikçidir. ISO9001:2015,ISO13485:2016IATF 16949:2016 ve UL E476377 sertifikalı. Dünyanın her yerindeki müşterilere rekabetçi fiyatlarla kalifiye ürünler sunuyoruz.
İktidar Özetleri:
|
Özellikler
|
Ayrıntılar
|
|
Malzeme türü
|
FR-1, FR-4, CEM-1, alüminyum kaplama
|
|
Malzeme kalınlığı (mm)
|
0.4- Evet.6- Evet.8, 1.0, 1.2, 1.6, 2.0
|
|
Katman sayısı
|
1 ila 8 Katman
|
|
Max. Tahta boyutu
|
23.00 ′′ x 35.00 ′′ ((580 mm * 900 mm)
|
|
IPC sınıfı
|
Sınıf II, Sınıf III, Sınıf 1
|
|
Halkalı halka
|
5 mil/yan veya daha büyük (Min. Tasarım)
|
|
Bitirme kaplama
|
Lehim ((HASL), Kurşunsuz Lehim ((HASL), ENIG (Elektroless nikel)
Denizaltı altını), OSP, denizaltı gümüşü, denizaltı teneke, denizaltı nikel,
katı altın, diğer
|
|
Bakır ağırlığı
|
0.5OZ-2OZ
|
|
İzleme/uzay genişliği
|
3 mil veya daha fazla
|
|
Borma boşluğu
|
0.1mm ((lazer sondajı)
|
|
Plakalı yuvalar
|
0.036 veya daha fazla
|
|
En küçük delik (bitmiş)
|
0.1mm veya daha büyük
|
|
Altın parmaklar
|
1 ila 4 Edge (30 ila 50 Mikron Altın)
|
|
SMD pitch
|
0.080 ¢ - 0.020 ¢ - 0.010 ¢
|
|
Lehim maskesinin türü
|
LPI Parlak, LPI Mat, SR1000
|
|
Lehim maskesinin rengi
|
Yeşil, kırmızı, mavi, siyah, beyaz, sarı
|
|
Efsane rengi
|
Beyaz, sarı, siyah, kırmızı, mavi
|
|
CNC rotası noktası
|
Herhangi bir
|
|
En az rota genişliği
|
0.031
|
|
Puanlama
|
Düz çizgiler, atlama puanlama, panel kenarından kenara, CNC*
|
|
Vücut altını
|
Sert*, daldırıcı* (50 MICRON GOLD'e kadar)
|
|
Veri dosyası biçimi
|
Gerber 274x yerleştirme diyaframı ile
|
|
Çizim biçimi FAB
|
DXF, HPGL, DWG, PDF, Gerber
|
|
E.T. testi
|
Uçan sondası, tek taraflı, 1 yukarı plaka, sıkıştırma kabuğu, ağ listesi
|
|
Karşı yuva/karşı delik
|
0,250'ye kadar kullanılabilir
|
|
Kontrol impedansı
|
- Evet.
|
|
Kör viaslar/ gömülü viaslar
|
- Evet.
|
|
Peel edilebilir maske
|
- Evet.
|
|
Karbon
|
- Evet.
|

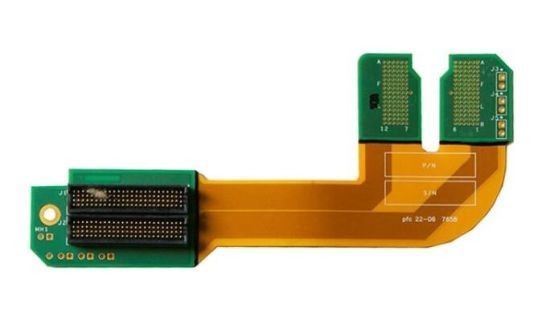

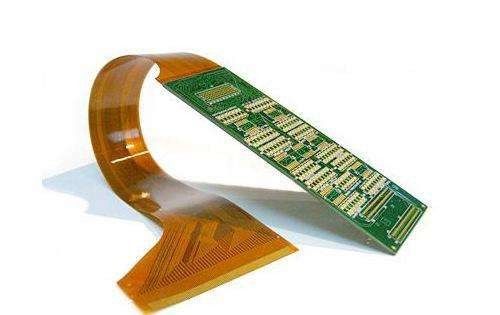

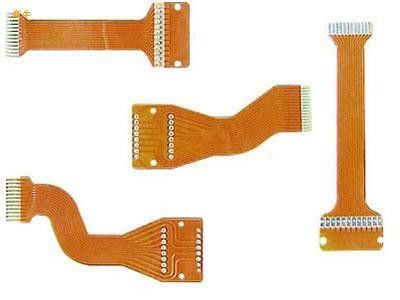

Fleksibel devre veya Fleksibel PCB, esnek kaplama ile veya olmadan esnek temelli malzeme kullanan basılı devrelerin ve bileşenlerin desenli bir düzenlemesidir.
Fleksibel devre veya Fleksibel PCB, esnek kaplama ile veya olmadan esnek temelli malzeme kullanan basılı devrelerin ve bileşenlerin desenli bir düzenlemesidir.Bu esnek elektronik bileşikler sert basılı devreler için kullanılan bileşenlerle üretilebilir., ancak kartın uygulanması sırasında istenen şekle (yavaşlama) uymasına izin verir.
Esnek bir PCB kaç katman olabilir?
Esnek PCB için en fazla 10 katman.
Esnek bir PCB ne kadar bakır kalınlığında olabilir?
2oz, sadece bazı esnek led PCB'ler ağır bakır gibi, esnek PCB'lerin en iyi avantajı esnek olması, eğer çok fazla bakır varsa, cihazınız için bükülmesi kolay olmayacaktır.
Esnek bir PCB ne kadar büyük olabilir?
Esnek PCB malzemesi:maksimum genişliği 250mm,çünkü esnek PCB malzemesi bir rulo,her rulo genişliği 250mm,uzunluğu sınırsız,bu yüzden esnek PCB tasarladığınızda,bir tarafı 250mm'den az olmalıdır,Diğer tarafın umurunda değil.
Esnek bir PCB ne kadar kalın olabilir?
0.1mm - 0.2mm, bazı esnek PCB'ler 0.3mm olabilir.
Hizmetler:
Yenilikçi Sert-Fleksif Süreçler
Üst düzey malzeme setleri
HDI ile Sert-Fleks
Sıfır Yaprak Yapısı
Aşırı boyutlu paneller
Katman sayısı 40+
Sıcaklık Süpürgesi Uygulamaları
Uygulamalar:
Esnek devre kartları, daha iyi performans, yüksek doğruluk, hassasiyet ve düzenli bükülme gerektiren uygulamalar için doğru bir eşleşmedir.
Kameralar
Kilitleme karşıtı frenler
Yakıt pompaları
Ultrason probları
Yarım iletken testi
Tıbbi cihazlar
Hareket sistemleri
Uydular
Aviyonik
Akü paketleri
Üretim cihazları
Hava yastığı sistemleri
Ambalaj ve Nakliye:
Esnek PCB Montajı Paketleme ve Nakliye
Paketleme:
Esnek PCB Montajı ürünü güvenli taşımacılığı sağlamak için sağlam bir karton kutuya paketlenir. Kutu nakliye sırasında herhangi bir hasarı önlemek için bantla mühürlenecektir.
Ürün, transit sırasında olası çarpma ve titreşimlere karşı ekstra koruma sağlamak için kabarcık sargı ile sarılacak.
Her kutu, kolayca tanımlanması ve kullanılması için ürün adı, miktarı ve kullanım talimatları ile etiketlenecektir.
Nakliye:
Ürün, müşteriye zamanında ve güvenli bir şekilde teslim edilmesini sağlamak için güvenilir ve güvenilir bir kurye hizmeti aracılığıyla gönderilecektir.
Nakliye adresi ve iletişim bilgileri doğru teslimatı sağlamak için iki kez kontrol edilecektir.
Ürün gönderildikten sonra müşteriye bir takip numarası verilir, siparişlerini takip etmelerini ve güvenli bir şekilde ulaşmasını sağlamalarını sağlar.
Teslimat esnasında, müşteri paketin alınmasını kanıtlamak için imzalamalıdır.
