PCB montajı ve kablo montajı için, hem anahtar teslimi hem de konsinye çözümleri sunarak, RoHS düzenlemelerine sıkı sıkıya bağlı kalıyoruz. Ürün deneyimimiz tüketici elektroniği, endüstriyel ürünler, telekomünikasyon, tıbbi ekipman vb. kapsamaktadır. İster hızlı prototip, ister kısa süreli üretim veya yüksek hacimli seri üretim olsun.
Yetkinliklere genel bakış:
|
Özellikler
|
Detaylar
|
|
Malzeme türü
|
FR-1, FR-4, CEM-1, alüminyum kaplı
|
|
Malzeme kalınlığı (mm)
|
0.4, 0.6, 0.8, 1.0, 1.2, 1.6, 2.0
|
|
Katman sayısı
|
1 ila 8 Katman
|
|
Maks. Kart boyutu
|
23.00” x 35.00”(580mm*900mm)
|
|
IPC sınıfı
|
Sınıf II, Sınıf III, Sınıf 1
|
|
Halkalı halka
|
5 mil/taraf veya Daha Büyük (Min. Tasarım)
|
|
Kaplama bitişi
|
Lehim(HASL), Kurşunsuz Lehim(HASL), ENIG (Elektroless nikel
daldırma altın), OSP, daldırma gümüş, daldırma kalay, daldırma nikel,
sert altın, diğer
|
|
Bakır ağırlığı
|
0.5OZ-2OZ
|
|
İz/boşluk genişliği
|
3 Mil veya daha büyük
|
|
Delik boşluğu
|
0.1mm(lazer delme)
|
|
Kaplamalı yuvalar
|
0.036 veya daha büyük
|
|
En küçük delik (bitmiş)
|
0.1mm veya daha büyük
|
|
Altın parmaklar
|
1 ila 4 Kenar (30 ila 50 Mikron Altın)
|
|
SMD aralığı
|
0.080” - 0.020” - 0.010”
|
|
Lehim maskesi türü
|
LPI Parlak, LPI-Mat, SR1000
|
|
Lehim maskesi rengi
|
Yeşil, kırmızı, mavi, siyah, beyaz, sarı
|
|
Efsane rengi
|
Beyaz, sarı, siyah, kırmızı, mavi
|
|
CNC rota noktası
|
Herhangi bir
|
|
Minimum rota genişliği
|
0.031”
|
|
Puanlama
|
Düz çizgiler, atlama puanlama, panel kenardan kenara, CNC*
|
|
Gövde altını
|
SERT*, DALDIRMA* (50 MİKRON ALTINA KADAR)
|
|
Veri dosyası formatı
|
Gömülü açıklıklı Gerber 274x
|
|
FAB. Çizim formatı
|
DXF, HPGL, DWG, PDF, Gerber
|
|
E.T testi
|
Uçan prob, tek taraflı, 1up plaka, kelepçe kabuğu, net liste
|
|
Havşa/havşa
|
0.250 Çapa kadar mevcuttur
|
|
Kontrol empedansı
|
Evet
|
|
Kör vialar/gömülü vialar
|
Evet
|
|
Soyulabilir maske
|
Evet
|
|
Karbon
|
Evet
|
Hizmet Teklifleri:

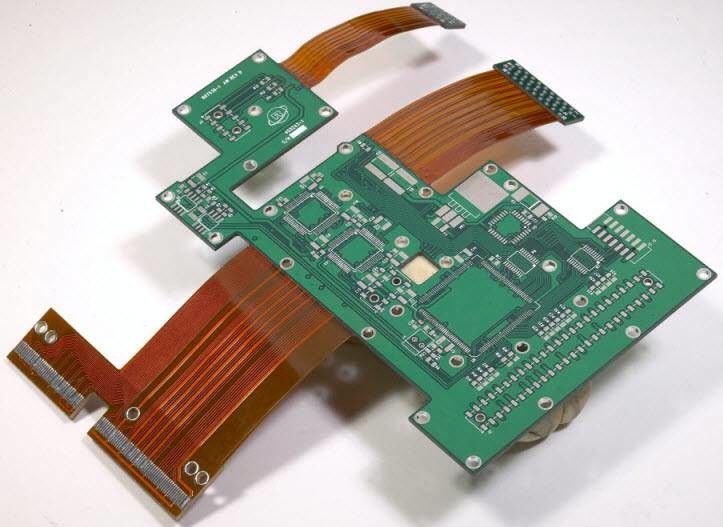

- Yenilikçi Sert-Esnek Süreçler
- Premium Malzeme Setleri
- HDI ile Sert-Esnek
- Gevşek Yaprak İnşaatı
- Büyük Boy Paneller
- 40+'ya kadar katman sayıları
- Isı Emici Uygulaması
Uygulamalar:

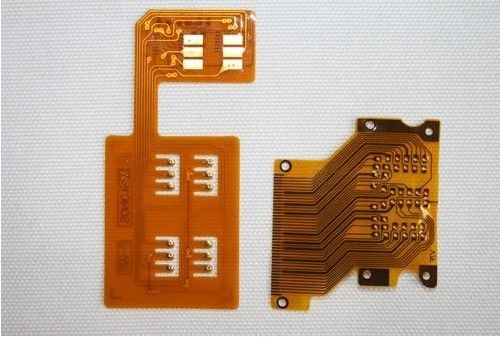

Esnek devre kartları, daha iyi performans, yüksek doğruluk, hassasiyet ve düzenli esneme gerektiren uygulamalar için doğru eşleşmedir. Esnek devre kartlarının uygulamaları şunları içerir:
- Kameralar
- Kilitlenmeyi önleyici frenler
- Yakıt pompaları
- Ultrason probları
- Yarı iletken testi
- Tıbbi cihazlar
- Hareket sistemleri
- Uydular
- Aviyonik
- Pil paketleri
- Üretim cihazları
- Hava yastığı sistemleri
Paketleme ve Nakliye:
Esnek PCB Montaj Paketleme ve Nakliye
Paketleme:
Esnek PCB Montaj ürünü, güvenli nakliyeyi sağlamak için sağlam bir karton kutu içinde paketlenecektir. Kutu, nakliye sırasında herhangi bir hasarı önlemek için bantla kapatılacaktır.
Ürün ayrıca, transit sırasında olası darbelere ve titreşimlere karşı ek koruma sağlamak için baloncuklu naylonla sarılacaktır.
Her kutu, kolay tanımlama ve kullanım için ürün adı, miktarı ve kullanım talimatları ile etiketlenecektir.
Nakliye:
Ürün, müşteriye zamanında ve güvenli teslimat sağlamak için güvenilir ve güvenilir bir kurye hizmeti aracılığıyla gönderilecektir.
Doğru teslimatı sağlamak için gönderim adresi ve iletişim bilgileri iki kez kontrol edilecektir. Ürün, öngörülemeyen olaylara karşı korumak için transit sırasında sigortalanacaktır.
Müşteriye, siparişlerini takip etmelerini ve güvenli bir şekilde ulaşmasını sağlamalarını sağlayacak bir takip numarası verilecektir.
Teslimat üzerine, müşteriden paketi aldıklarına dair kanıt olarak imzalamaları istenecektir.
Hedefimiz
Her zaman rekabetçi fiyat, yüksek kaliteli, hızlı teslimat ürünleri tedarik etmeye çalışıyoruz.
Desteklerimiz
Maliyet şeffaflığı, BOM maliyet dökümü paylaşımı sağlıyoruz
Küresel tedarikçilerden bileşen tedarikçilerimiz var.
Müşterilere herhangi bir program gecikmesi veya ürün kalitesi sorununu bildirmek için yazılı bir sürecimiz var, şunlarla:
(1) Müşteri hizmetleri prosedürü
(2) RMA prosedürü
(3) 8D raporları
(4) Müşteri hizmetlerinde PDCA (Planla-Yap-Kontrol Et-Hareket Et)
Şikayetlere, sorunlara ve sorulara 24 saat içinde şu şekilde yanıt veriyoruz:
(1) Haftalık raporlar
(2) İletişim sürelerini gözden geçirmek için müşteri destek ekibi
(3) Müşteri memnuniyeti anketi
Satış sonrası hizmetler:
(1) Tüm ürünler için 1 yıllık garanti süresi
(2) FOC onarımı
(3) Kusurlu ürünleri değiştirmek için hızlı tazminat parçaları.
