Haberleşme Ekipmanları Bakır PCB'ler, 0,05 mm'lik LW/LS Min. ve Siyah Serigrafi Rengi

Haberleşme Ekipmanları Bakır PCB'ler, 0,05 mm'lik LW/LS Min. ve Siyah Serigrafi Rengi

Telekomünikasyon ekipmanları Bakır PCB'ler

Siyah İpek Ekranlı Telekom ekipmanları PCB'ler

Place of Origin:

China or Cambodia

Marka adı:

Suntek Electronics Co., Ltd

Sertifika:

ISO9001 ISO13485 IATF16949 UL

Model Number:

2024-PCBA-112

Bizimle İletişim
Bir İndirim İste
Ürün detayları
Material:
FR4
Surface Finish:
Lead Free HASL
Impedance control:
Yes
Copper:
1OZ
Layer:
4 Layers
Thickness:
0.4mm-3mm
LW/LS min.:
0.05mm
Warranty:
1 year
X-RAY inspection:
For BGA,OFN,QFP with bottom pads
silkscreen color:
white,black
Ödeme ve Nakliye Şartları
Minimum Order Quantity
1pcs
Fiyat
Customized products
Packaging Details
By ESD bags and carton
Delivery Time
5-7days after all components kitted
Payment Terms
TT,Paypal
İlişkili Ürünler
Bizimle İletişim
0086-731-84874736
Şimdi iletişime geçin
Ürün Açıklaması

Telekomünikasyon ekipmanları için hassas bakır PCB'ler



Suntek Sözleşme Fabrikası:

Suntek Group, PCB/FPC için tek duraklı çözüm ile EMS alanında önde gelen bir tedarikçidir.

Montaj, Kablo Montajı, Karışık Teknoloji Montajı ve Kutu Binaları.

Suntek Electronics Co., Ltd., Çin'in Hunan Eyaletinde bulunan ana tesisi olarak;

BLSuntek Electronics Co., Ltd,Kamboçya'nın Kandal eyaletinde bulunan yeni tesis olarak.



İktidar Özetleri:



İktidar Özetleri:

Katmanlar: Sert PCB 2 - 24 + Katmanlar, Sert-Fleks PCB 1 - 10Katmanlar
Panel Boyutu ((max): 21" x 24"
PCB kalınlığı: 0.016'dan 0.120'ye kadar.
Satır ve boşluklar: 0.003" / 0.003" İç katmanlar; 0.004" Dış katmanlar
Delik Boyutu: 0.006 "Through Hole (Finished Size) ve 0.004" Buried Via,
Malzemeler: FR4, Yüksek Tg, Rogers, Halogensiz malzeme, Teflon, Polyimide
Yüzey bitirme: ENi/IAu, OSP, Denizleme Gümüşü, Denizleme Teneke
Özel ürünler: Kör / gömülü yol ((HDI 2 + N + 2), Sert Flex




İletişim cihazı PCB'ler, bakır kaplı laminat levhalardan kazınan iletken bakır izleri kullanarak aktif ve pasif bileşenler arasındaki bağlantıları kolaylaştırır.Cihazın amaçlanan işleyişine göre gerekli mekanik destek ve elektrik bağlantıları sağlarlar.Ancak en önemlisi, iletişim uygulamaları için tasarlanmış PCB'ler, kabul edilemez kayıp veya müdahale olmadan bileşenler arasında sinyalleri doğru ve güvenilir bir şekilde iletmelidir.Bu, yüksek frekanslı iletişim elektroniklerinin benzersiz taleplerine hizmet etmek için özel malzemeler ve üretim süreçleri gerektirir..

JHYPCB'de,PCB üretimiKullanıcı elektroniklerindenTelekom altyapısı.Sıkı gereksinimleri tam olarak anlıyoruz ve en zorlu uygulamalar için iletişim PCB'lerini güvenilir bir şekilde üretebiliriz.prototip oluşturmaSon teknoloji tasarımları ya da karmaşık levhaların seri üretimi, teslim etme kapasitemiz var.



İletişim, PCB'nin en önemli aşağı akım uygulama alanıdır. PCB, kablosuz ağ, iletim ağı,Veri iletişimi ve sabit ağ geniş bant, ve genellikle artı değeri, örneğin arka plan, yüksek frekanslı yüksek hızlı pano, veçok katmanlı PCB kartı. Daha yüksek ürün. 5G bir sonraki nesil mobil iletişim ağıdır ve o zamana kadar büyük miktarda altyapı inşaat talebi olacaktır.İletişim panolarına olan talebi büyük ölçüde artıracağı bekleniyor..

İşte telekomünikasyon endüstrisinde PCB'leri verimli bir şekilde kullanan en yaygın uygulamalar:

  • Kablosuz iletişim sistemleri
  • Cep telefonu kule sistemleri
  • Telefon bağlantı sistemleri
  • PBX sistemleri
  • Endüstriyel kablosuz iletişim teknolojisi
  • Ticari telefonlar için teknoloji
  • Video konferans teknolojileri
  • Uzayda kullanılan iletişim teknolojisi
  • Hücre iletimi ve kule elektroniği
  • Yüksek hızlı sunucular ve yönlendiriciler
  • Elektronik veri depolama cihazları
  • Mobil iletişim sistemleri
  • Uydu sistemleri ve iletişim cihazları
  • Video işbirliği sistemleri
  • Ürünlü kara iletişim sistemleri
  • Ticari telefonlar için teknoloji
  • Dijital ve analog yayın sistemleri
  • İnternet Protokolü Üzerine Ses (VoIP)
  • Sinyal güçlendirme sistemleri (online)
  • Güvenlik teknolojisi ve bilgi iletişim sistemleri

PCB Gereksinimleri

İletişim cihazları PCB'lerin karmaşık yüksek hızlı bileşenler için sağlam ve güvenilir bağlantı çözümleri sunmasını gerektirir.Sinyal bütünlüğü, sinyaller alıcılar arasında hareket ederken korunmalıdır.Bu gereksinimler genellikle şunları içerir:

  • Yüksek Frekanslı Performans
    Birçok iletişim cihazı sinyali mikrodalga bantındaki yüksek frekanslarda çalışır.Akıllı telefonlar, en son nesil için 4G ve 5G frekans bantlarını destekleyen çok bantlı antenler içerir.Bunun içinPCB malzemelerive dizaynı, dielektrik güç kaybı veya sızıntılı RF iletkenlik yolları yoluyla bozulmadan sinyalin düzgün bir şekilde iletilmesini sağlar.Dielektrik sabitine dayanan yüksek frekanslı çalışmalar için uygun altyapıları ve laminatörleri dikkatlice seçiyoruz., kaybı dokunuşu, ısı iletkenliği, TCE ve diğer parametreler.
  • Yüksek Hızlı Sinyal İşleme
    Frekansın yanı sıra, veri oranı verim kapasitesi de aynı derecede önemlidir.Yüksek bant genişliği kablosuz arayüzleri, ince çizgi izleri ve boşlukları olan PCB'lere ihtiyaç duyar (veri hatları için 4-6 mil çizgi / boşluk yaygındır).Yakından yönlendirilmiş kısa sinyal yolları, düşük kayıp, sıkı impedans toleransı laminatları ve karakteristik impedans kontrolü için dikkatli yığınlamalar gerektirir.Güçlü bir güç dağıtım ağı, yüksek saat hızlarında çalışan sinyal IC'leri ve FPGA'lar için temiz enerji dağıtımının anahtarıdır.Yüksek hızlı sinyal yollarında sinyal bütünlüğünü korumak için katman sayısını, iz boyutlarını, dielektrikleri ve laminat malzemelerini özel olarak tasarlıyoruz.
  • EMI ve Crosstalk Önleme
    Karmaşık bileşenlerin yakınında ve yüksek frekanslarda etkileşime girdikleri için, iletişim PCB'leri izler arasındaki istenmeyen birleştirmeyi önlemeli.Referans düzlemleri ve bileşenlerin uygun yerleştirilmesi saha sınırlamasını kolaylaştırırMühendislerimiz, hassas bileşenlerin etrafında dikkatli bir şekilde simetri, seçkin izolasyon/koruma, izlerin yanında yer dikişleri kullanıyor.EMI emisyonunu ortadan kaldırmak ve çok katmanlı levhalar boyunca yüksek hızlı izlerle yoğun düzenlerde çapraz gürültüyü en aza indirmek için özel işlemler.

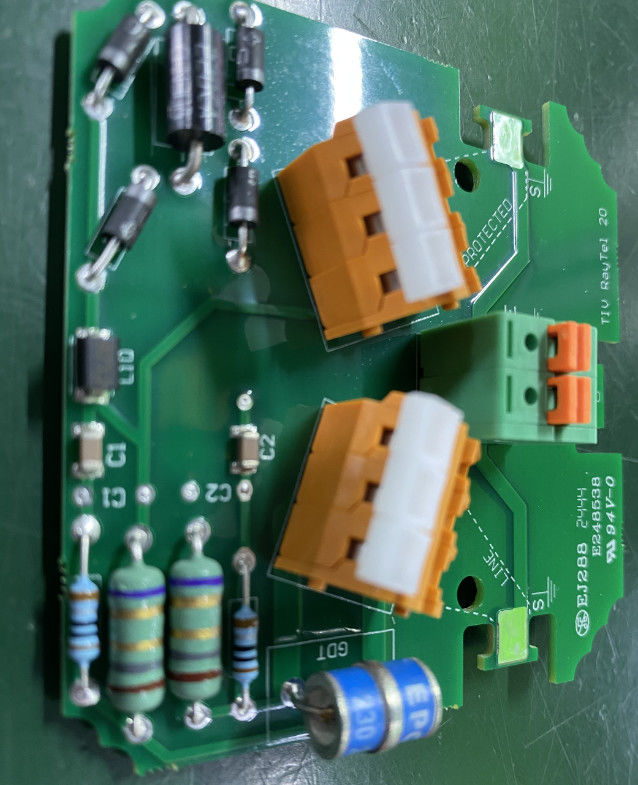

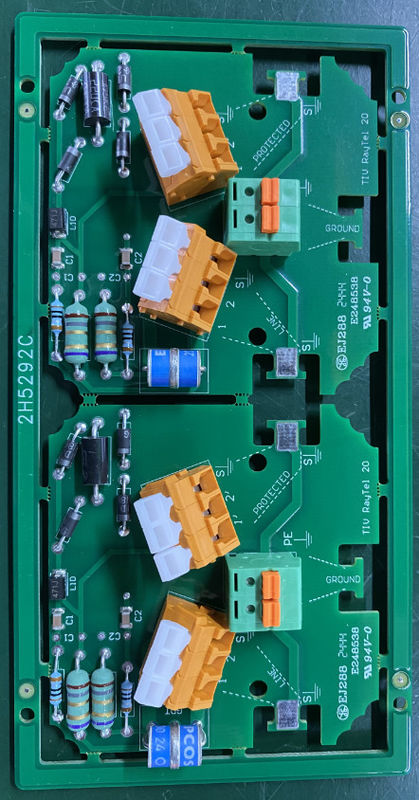

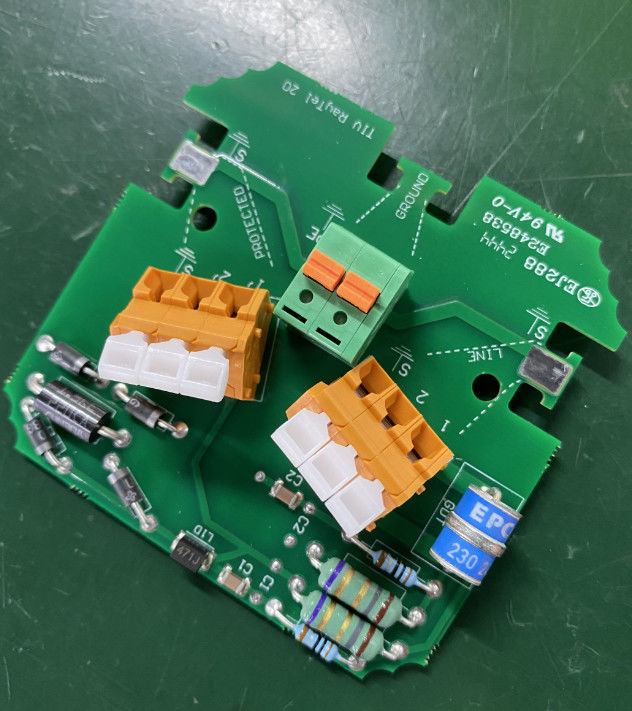

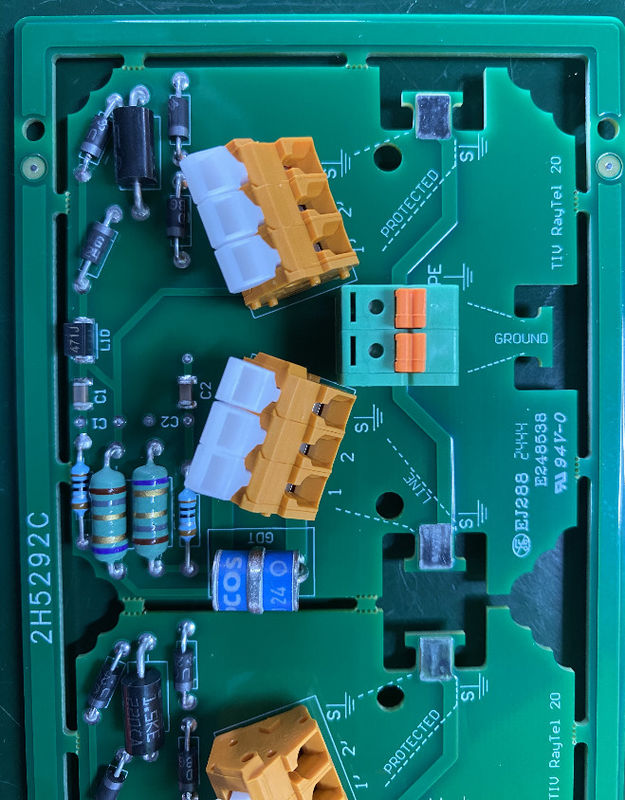

Haberleşme Ekipmanları Bakır PCB'ler, 0,05 mm'lik LW/LS Min. ve Siyah Serigrafi Rengi 0



Haberleşme Ekipmanları Bakır PCB'ler, 0,05 mm'lik LW/LS Min. ve Siyah Serigrafi Rengi 1

Haberleşme Ekipmanları Bakır PCB'ler, 0,05 mm'lik LW/LS Min. ve Siyah Serigrafi Rengi 2Haberleşme Ekipmanları Bakır PCB'ler, 0,05 mm'lik LW/LS Min. ve Siyah Serigrafi Rengi 3Haberleşme Ekipmanları Bakır PCB'ler, 0,05 mm'lik LW/LS Min. ve Siyah Serigrafi Rengi 4Haberleşme Ekipmanları Bakır PCB'ler, 0,05 mm'lik LW/LS Min. ve Siyah Serigrafi Rengi 5

Haberleşme Ekipmanları Bakır PCB'ler, 0,05 mm'lik LW/LS Min. ve Siyah Serigrafi Rengi 6Haberleşme Ekipmanları Bakır PCB'ler, 0,05 mm'lik LW/LS Min. ve Siyah Serigrafi Rengi 7Haberleşme Ekipmanları Bakır PCB'ler, 0,05 mm'lik LW/LS Min. ve Siyah Serigrafi Rengi 8Haberleşme Ekipmanları Bakır PCB'ler, 0,05 mm'lik LW/LS Min. ve Siyah Serigrafi Rengi 9
